电动闸阀的结构

电动闸阀由阀杆、阀体、阀盖、闸板、驱动及另外零件(紧固件、阀杆螺母、密封填料)组成,电动闸阀阀杆按流动内容分为明杆(起落轴)和暗杆(扭转轴),闸阀是以而分为明杆闸阀和暗杆闸阀两种。
1、明杆闸阀。
手轮(或另外驱动)静止在阀杆螺母上,当手轮(或另外驱动)迁移转变发动阀杆螺母扭转时,阀杆作凹凸移动,从而发动闸阀作起落流动而启闭管路。明杆闸阀封闭时,阀杆从手轮上方伸出,大概直接显示电动闸阀的封闭水平。阀杆梯形罗纹在阀杆上的上半部,不予介质直接构兵,不受介质腐化,并且光滑方面。是以,它实用于腐化性介质、污浊介质和高温蒸汽介质的电动闸阀上。阀的启闭水平大概从罗纹直接看出,便于独霸也是其长处之一。短处是,因为罗纹外漏,容易黏上空气中的尘土,加速罗纹磨损,故应只管即便安放于室内。虽然是这样,垄断还是较为普遍。
2、暗杆闸阀。
手轮(或另外驱动)静止在阀杆上,阀杆罗纹静止在闸板顶部,当手轮(或另外驱动)迁移转变时,电动闸阀罗纹发动闸板作起落流动。阀杆只能做扭转流动。长处是,封闭时阀杆不举高,所需安放空间较小。因为阀杆不做起落流动,不能像明杆闸阀那样,经由阀杆伸出长度来显示封闭水平,是以,应装设开度指挥器。

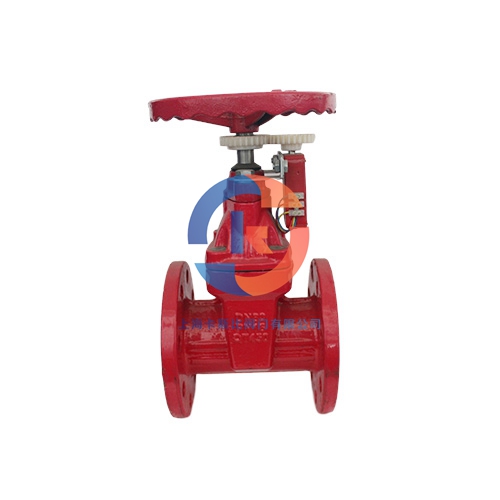

电动闸阀
